UML-类图详解
UML类图详解
符号表示
类(Class)
图示：
访问修饰符写法：
private：
-public：
+protected：
#default：(什么都不写默认是default)
属性写法：
- 属性名 ：属性类型
方法写法：
- 方法名(参数类型)：返回类型
包(Package)
图示：
接口(Interface)
图示：
写法：
同类的写法
依赖(Dependency)
表示一个实体（或者说是一个元素）的实现或者行为依赖于另一个实体的定义。
依赖通常是非长期的，非结构化的
使用场景：
临时使用：当一个类的方法操作或者作为参数传递了另一个类的对象时，可以说第一个类依赖于第二个类。但这种关系比较弱，只在特定的方法中或者特定的时间片段中存在。
局部变量：当一个类的方法内部创建了另一个类的对象，作为局部变量使用时。
方法的返回类型：当一个类的方法返回另一个类的对象时。
参数类型：当一个类的方法或构造函数接受另一个类的对象作为参数时。
图示：
使用带箭头的虚线来表示依赖
箭头说明
Use可写可不写
关联（Association）
表示实体之间的结构化关系，表明这些实体是互相连接的，是可以通过某个实体导航到另一个实体的
使用场景：
双向关联：当两个类的对象需要互相知道对方时，可以使用双向关联。例如，学生和课程之间的关系，学生需要知道自己选了哪些课程，而课程也需要知道哪些学生选了这门课。
单向关联：如果一个类的对象需要知道另一个类的对象，但反过来则不需要时，可以使用单向关联。例如，订单和客户之间的关系，订单需要知道是哪个客户创建的，但客户不一定需要知道订单的详细信息。
自关联：当类的对象需要与同一个类的其他对象建立关系时，可以使用自关联。例如，在组织结构中，一个员工可能是另一个员工的上司。
多重性关联：关联关系可以有多重性（Multiplicity），表示一个对象与另一个对象的关联个数。例如，在图书馆系统中，一个作者可以写多本书，但一本书通常只有一个主要作者。
角色关联：在关联关系中，可以为类的对象在关系中的角色命名。这有助于理解关系的语义。例如，在医院系统中，医生和病人之间的关系，医生角色可以是“治疗者”，病人角色可以是“接受治疗者”。
导航关系：关联关系可以指示导航性，即对象之间的关系是否是单向的还是双向的。导航性用箭头表示，指向知道关系的类的方向。
链接属性：在某些情况下，关联本身可以拥有属性。这些属性称为链接属性，用于描述关联的特性。例如，在学生选课系统中，除了学生和课程，还可能有选课记录作为链接属性，记录选课的时间和成绩等信息。
图示：
- 不指定方向的关联：没有箭头，这种情况下关联的方向不明确，通常意味着关联的双方都可能知道对方，但具体的交互细节并不在类图中表示。
- 双向关联：不使用箭头或者两端都有箭头，表示两个类相互知道对方。
- 单向关联：通常会有一个箭头指向被关联的类，表示关联的方向，即一个类知道另一个类，但反过来不一定。
聚合（Aggregation）
使用场景：
非排他性的部分：聚合关系表示部分对象可以同时属于多个整体对象。例如，一名学生可以同时注册多个课程，这里的课程和学生之间就可以用聚合来表示。
共享的部分：在聚合关系中，部分对象可以被多个整体对象共享。例如，多个图书馆可以共享同一本书的实例（假设是电子书可以多处访问的情况）。
生命周期的独立性：部分对象的生命周期不依赖于整体对象。也就是说，即使整体对象被销毁，部分对象也可以继续存在。例如，一台电脑（整体）包含有内存条（部分），即使电脑报废了，内存条仍可以被拆卸出来单独使用。
非紧密耦合的关系：聚合表示的整体和部分之间的耦合比组合（一种更强的整体-部分关系）要松散。整体对象可以管理部分对象，但部分对象并不是整体对象不可缺少的一部分。
图示：
关联和聚合的区别与联系
在面向对象的设计中，聚合（Aggregation）和关联（Association）都是用来描述对象之间的关系的。
关联（Association）是一种广义的二元关系，它描述了两个对象之间的结构化关系。关联可以是双向的，也可以是单向的。在关联关系中，两个对象是相互独立的，一个对象的生命周期并不依赖于另一个对象。例如，学生和课程之间就可以用关联来表示，表明学生可以注册多个课程，课程也可以被多个学生注册。
聚合（Aggregation）是关联的一种特殊形式，它表示的是整体和部分之间的关系，但是部分可以脱离整体而单独存在。在聚合关系中，整体对象负责部分对象的生命周期，但部分对象离开整体对象后，仍然可以独立存在。在聚合关系中，通常存在一个容器和多个内容对象，容器负责内容对象的管理。在学生和课程的例子中，如果将课程看作是容器，学生是内容对象，可以用聚合来表示课程和学生的关系。
在实际应用中，如果课程和学生之间的关系不需要强调整体和部分的关系，仅仅是普通的相互注册关系，那么使用关联来表示是合适的。如果需要强调课程作为一个整体包含了多个学生，而学生作为课程的一部分可以独立于课程存在，那么使用聚合来表示更加合适。
在数据库设计或者编程实现上，这两种关系可能并没有太大的区别，通常都是通过在表中使用外键或者在对象中使用引用来实现。设计的关键是理解对象之间的关系，并选择最适合描述这种关系的方式。
组合/合成（Composition）
使用场景：
车辆类（Vehicle）和引擎类（Engine）之间的关系。引擎是车辆的一部分，如果车辆被销毁，引擎也会随之销毁。
房屋类（House）和房间类（Room）之间的关系。一个房屋包含多个房间，如果房屋被拆除，房间也不再存在。
图书馆与书籍：图书馆类（Library）和书籍类（Book）之间的关系。图书馆包含许多书籍，如果图书馆被关闭，书籍也会被处理掉。
树类（Tree）和叶子类（Leaf）之间的关系。叶子是树的一部分，如果树被砍倒，叶子也会随之枯萎。
计算机类（Computer）和组件类（Component）之间的关系。计算机包含多个组件（如CPU、内存等），如果计算机被销毁，组件也会随之失去意义。
图示：
组合(Composition)和聚合(Aggregation)的区别
我们常说的聚合是指弱聚合，组合则是强聚合
组合是实现代码复用的一种方式，但它比继承（Inheritance）表达了更强的关系，因为它表示一种”包含”关系，而不是”is-a”关系。组合通常用于表示”has-a”关系，例如，汽车”has-a”引擎。
组合和聚合（Aggregation）都是关联（Association）的特殊形式，但聚合是一种弱关系，表示整体和部分之间可以独立存在，例如，一所学校和一个教师，学校（整体）和教师（部分）可以独立存在。
总结一下特点：
- 组合（Composition）：强关系，部分的生命周期依赖于整体。
- 聚合（Aggregation）：弱关系，部分可以脱离整体独立存在。
继承/泛化（Generalization）
使用场景：
见名知意，用于继承
图示：
实现（Realization）
使用场景：
见名知意，用于实现
图示：

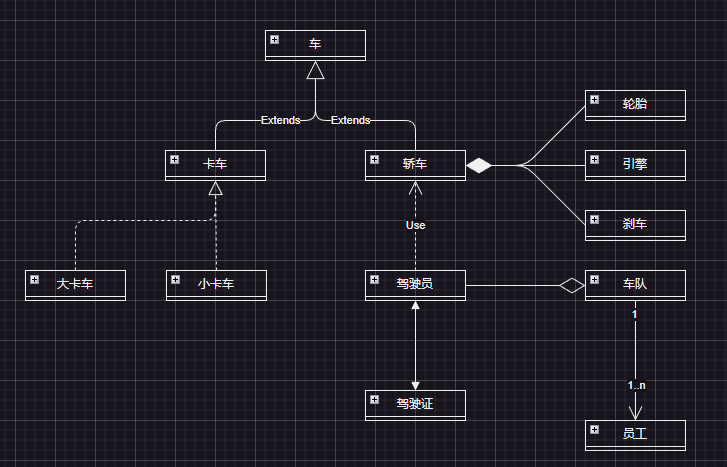

完整示例展示
说明：
车泛化出了卡车和轿车
卡车有大卡车实现和小卡车实现
轿车由轮胎、引擎、刹车组成
驾驶员依赖轿车
不同驾驶员聚合出了车队
驾驶员和驾驶证是双向联系
车队和员工是一对多的关系
